網路指南

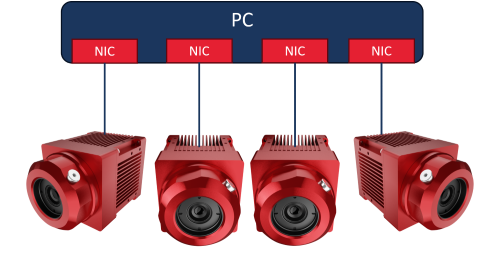

在此情況下，攝影機是透過 GigE Vision 纜線直接連接至網路卡（NIC）。當連線專用於特定裝置時，此配置是效率最高的連接方式，可確保將全部頻寬分配給攝影機。只要將網路卡正確設定為全雙工模式，乙太網路資料傳輸便能無碰撞地運作。

然而，若各台攝影機爭奪主機資源，仍可能發生衝突。在此情況下，若所有攝影機同時傳輸資料，主機可能無法處理傳入的資料，進而導致封包遺失。

如需了解建議的網路介面卡設定概覽，請參閱「網路設定」一章。

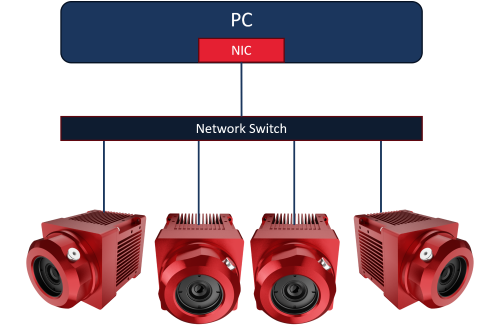

透過一個或多個專用交換器來使用多台攝影機，是指將攝影機（甚至僅是一台攝影機）並非直接連接至主機，而是透過交換器進行連接。然而，整個網路仍專門用於影像擷取。在更複雜的配置中，可採用各種交換器及多台主機。這些交換器有助於將多台攝影機連接至主機電腦，並可延長攝影機與主機之間的距離。

在此情境下，攝影機共用相同的網路區段以及交換器本身。它們不僅會爭奪主機資源，還會爭奪乙太網路頻寬和交換器資源。新增網路元件會增加系統延遲與抖動。在選擇交換器型號時，必須審慎考量，以確保其不會對整體系統配置造成不必要的限制。

在此情境下，影像處理相機需與網際網路、辦公室網路或其他類型的流量共用同一網路。一般而言，此配置對於機器視覺應用並不理想，且 不建議，因為各種網路流量的存在會顯著影響影像擷取效能。僅建議在效能要求較低的應用中考慮此配置，且僅限於無法使用或不適合使用專用網路區段的情況。

相機拍攝完影像後，資料便會傳輸至網路。資料包會透過網路傳送至主機電腦。當資料包經過交換器時，若交換器正忙於處理來自其他相機的資料包，便可能發生暫時性的阻塞。若交換器因接收過多資料而過載，則可能導致資料包遺失。

當封包抵達主機的網路卡時，會被累積起來，並透過中斷訊號通知有新資料抵達。隨後，這些資料會由標準作業系統網路堆疊或專用（過濾）驅動程式進行處理，最後傳送至目標緩衝區。若主機處於高負載狀態且無法處理傳入的資料速率，則可能再次發生封包丟失的情況。
