熱成像 X 光：即時、輕便的複合材料檢測

loading="lazy"

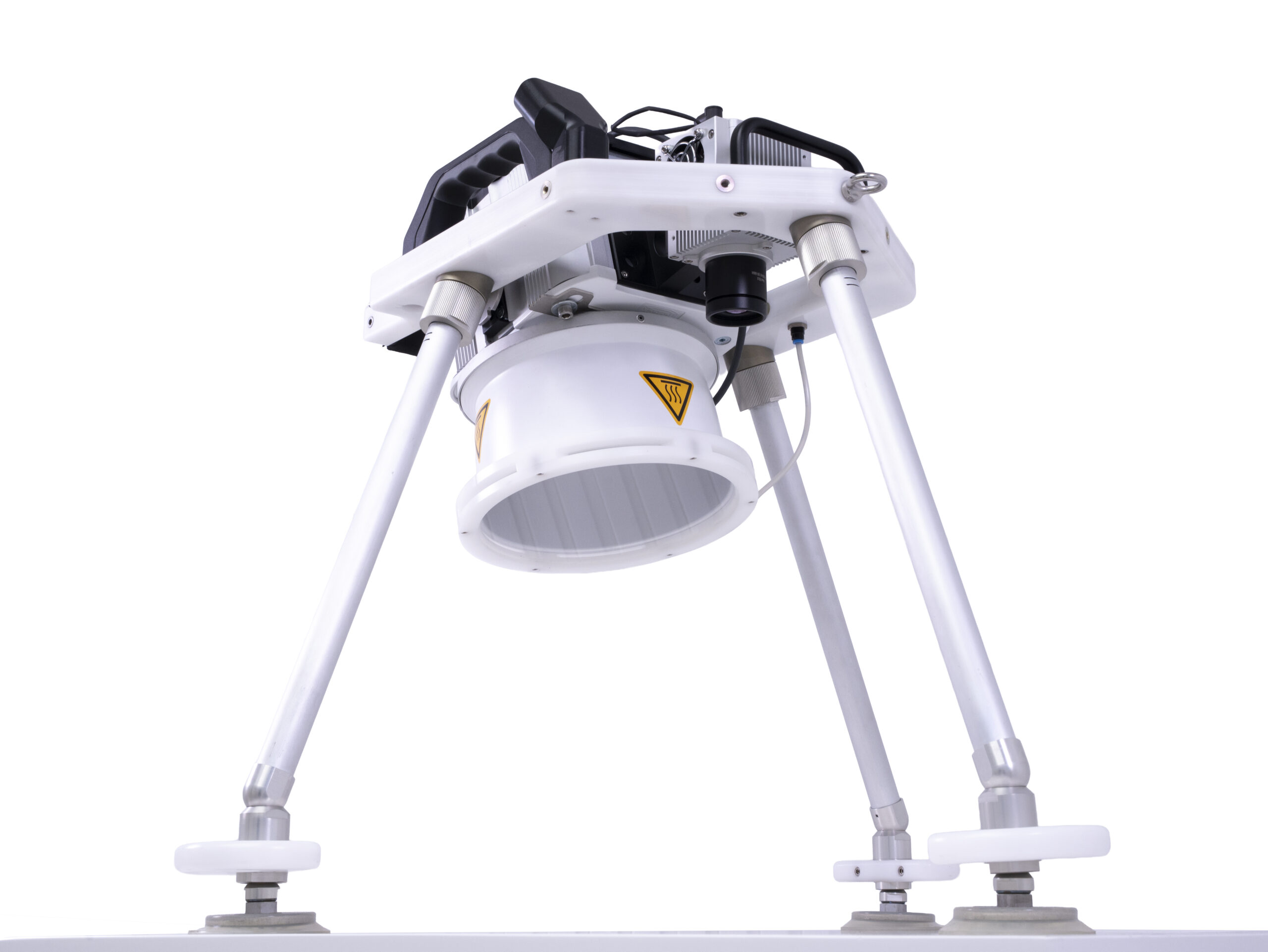

C-CheckIR 採用超輕量級機身設計，無需耗費高昂成本拆卸或移動組件。憑藉寬廣的單次檢測範圍，僅需 10 至 25 秒即可獲得快速且高解析度的無損檢測結果。
  • 分層、滲水或黏結層脫離
  • 快速檢測時間：每張照片少於 25 秒
  • 單次檢測區域(43 公分 × 34 公分)
  • 開箱即用的系統，具備極佳的攜帶性（約 6 公斤）
索取報價
顯示應用程式
loading="lazy"
loading="lazy"
loading="lazy"
loading="lazy"
loading="lazy"
立即使用C-CheckIR偵測隱藏的複合材料缺陷
碳纖維與先進複合材料的無損檢測
C-CheckIR 系統採用先進的紅外線技術，用於對航空、船舶及汽車複合材料進行無損檢測（NDT）。該系統能即時偵測並測量隱藏的層間剝離與空洞，直接在被測物體上確保其安全與結構完整性。
C-CheckIR 測量原理
loading="lazy"
碳纖維局部修補
loading="lazy"
玻璃纖維中的氣泡
loading="lazy"
起泡（氣泡）
loading="lazy"
粘接鉚接接頭
loading="lazy"
雙層覆膜檢驗

    AT 無損檢測解決方案的多樣化應用

    width="640"

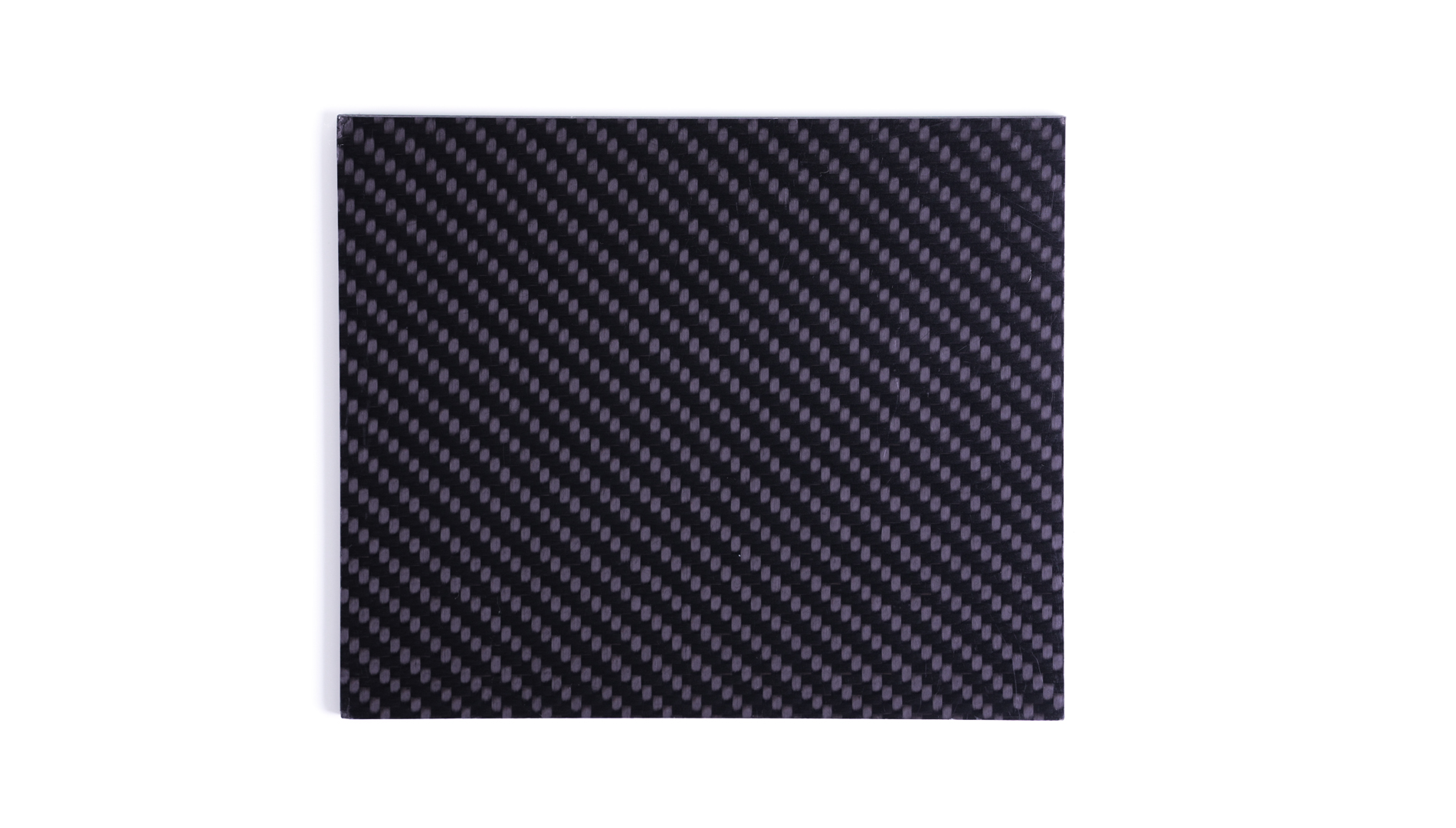

    複合材料的無損檢測
    我們先進的無損檢測（NDT）系統，能夠對碳纖維強化塑膠（CFRP）和玻璃纖維強化塑膠（GFRP）等複合材料進行高效且大面積的檢測——無論是在生產階段或使用階段。透過運用最先進的……
    閱讀更多
    width="640"
    運用 C-CheckIR 進行航空領域的無損檢測
    憑藉 C-CheckIR 和 IRSX 系列產品，AT Sensors 為工業品質保證領域提供強大的紅外線解決方案。這些系統可實現快速、非接觸式的檢測，並具備最高的精確度與重複性……
    閱讀更多
    width="640"
    運用 C-CheckIR 進行汽車產業的無損檢測
    AT Sensors 推出的 C-CheckIR 及 IRSX 系列，將汽車製造領域的熱成像檢測提升至全新境界。這些紅外線系統能偵測焊縫、黏合劑及組件中的溫度變化……
    閱讀更多
    width="640"
    運用 C-CheckIR 進行船廠與船舶的無損檢測
    無論是在造船廠、碼頭，還是遼闊的海面上，AT Sensors 透過 C-CheckIR 和 IRSX 系列產品，將熱成像技術直接應用於海事環境。這些系統可偵測分層、水分滲入……
    閱讀更多
      步驟 1

      職位

      loading="lazy"

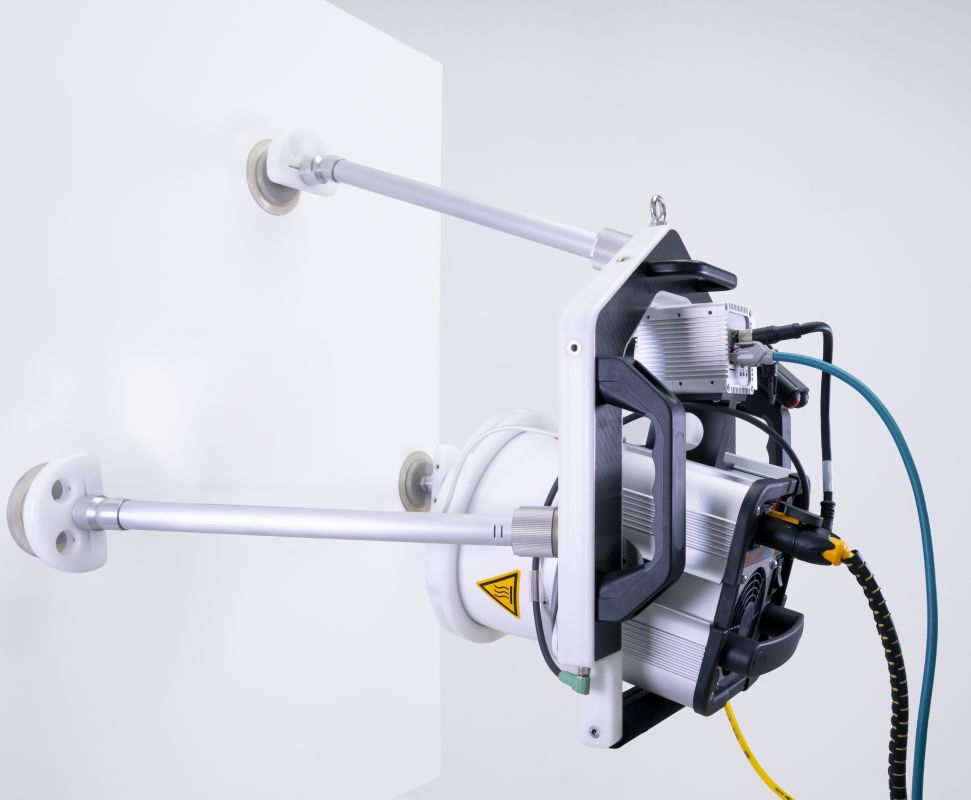

      請使用真空吸盤將裝置固定到位
      步驟 2

      措施

      loading="lazy"
      啟動熱成像序列並擷取資料
      步驟 3

      評估

      loading="lazy" loading="lazy"
      直接在隨附的控制單元上分析並記錄缺陷

      C-CheckIR：適用於無損檢測的便攜式即用型熱成像系統

      C-CheckIR Professional 是一款專為採用主動式熱成像技術進行先進無損檢測（NDT）而設計的緊湊、堅固且高度機動的檢測套件。 此多功能系統結合了高靈敏度紅外線攝影機與自適應熱源，能夠精確捕捉溫度分佈，並可靠地檢測關鍵的表面下缺陷，例如分層、脫膠及滲水（困水檢測）。系統採用輕量化框架與真空吸盤，確保在水平及垂直表面上皆能穩定定位並流暢運作，使其成為適用於嚴苛現場環境的理想便攜式無損檢測系統。
      C-CheckIR Professional 不僅是一般無損檢測工具，更是一款通過航空認證的解決方案，完全符合 SRM 維修的嚴格產業要求，並支援眾多既定的飛機檢測程序。憑藉其在複雜的次表面缺陷分析方面的卓越表現，它為飛機維修團隊及 MRO（維修、保養與大修）機構提供了一款專用儀器，有助於維護結構完整性並確保高效符合規範。 除了航空領域之外，其應用範圍更延伸至風力發電機組件、汽車結構及船舶零件的檢測。
      loading="lazy"
      width="3200"

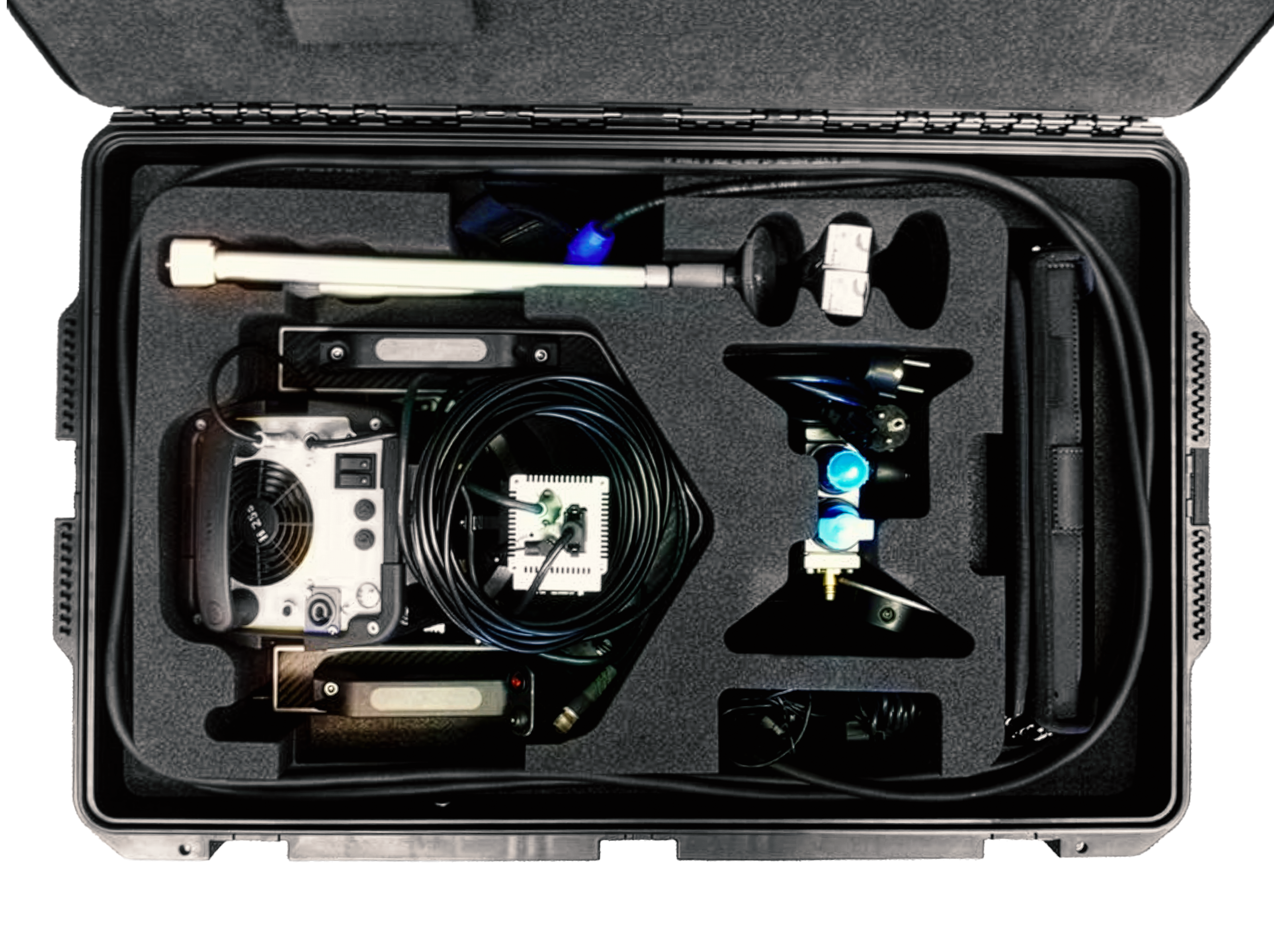

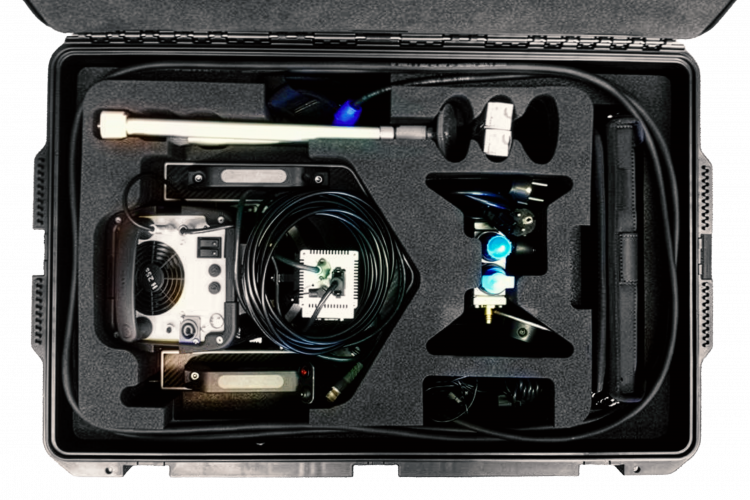

      運輸箱

      您的系統結構堅固，並配有小型攜行箱。總重僅 20 公斤，無論何種情況都能從容應對。

      動態熱成像

      熱源加熱材料，從而改變其溫度。透過紅外線攝影機隨時間測量此溫度，經處理後以影像形式呈現，藉此顯示材料的結構與缺陷。

      經認證的程序

      維修部位定位與檢查 – 空中巴士 NTM 55-40-50（C-CheckIR 是此 NTM 唯一合格的檢測設備）。蜂窩結構內結冰或積水檢查 – 波音程序 737 NDT 51-00-01 – 空中巴士 NTM 51-10-25
      極致便攜性
      約 6 公斤
      每次拍攝少於 25 秒
      檢查區域 43 x 34 公分
      分層、滲水、脫膠
      鹵素燈功率 1.75 / 2.0 千瓦
      壓縮空氣供應 > 4 巴
      隨附控制單元

      性能至上：部署您的先進檢測系統

      一款適用於無損檢測（NDT）的緊湊型、堅固耐用的主動式熱成像套件

      技術規格

      類別 規格
      檢查區域 430 x 340 公釐
      操作距離 400 公釐
      控制單元／作業系統 現代化強化型平板電腦 / Windows 11
      紅外線攝影機 / 解析度 IRSX 紅外線攝影機 / 最高 640 x 480 像素
      電源需求（總計） 230 伏特交流電，2.3 千瓦 / 115 伏特交流電，1.9 千瓦
      工作壓力（夾具） 4-6 巴
      重量（僅限測試裝置） 約 6 公斤
      重量（含運輸箱的儀器） 20.5 公斤
      材料名稱 檢查重點（缺陷）
      纖維複合材料
      (碳纖維強化塑膠、玻璃纖維強化塑膠、航太、風力發電)

      分層、氣孔與脫膠。

      隔熱材料中的表層下缺陷。
      泡沫與夾心芯材
      （輕量化結構、隔熱）

      氣孔與內部空洞；接合缺陷。

      由於具有強大的熱阻，因此效果極佳。
      蜂窩結構
      （航空、輕量化結構）

      滲水／受潮；與基材脫離。

      基於熱質量變化的檢測。
      塑膠
      （焊接與黏合零件）

      焊縫品質；內部夾雜物與氣孔。

      由於該材料的絕緣性能適中，缺陷得以清晰顯現。
