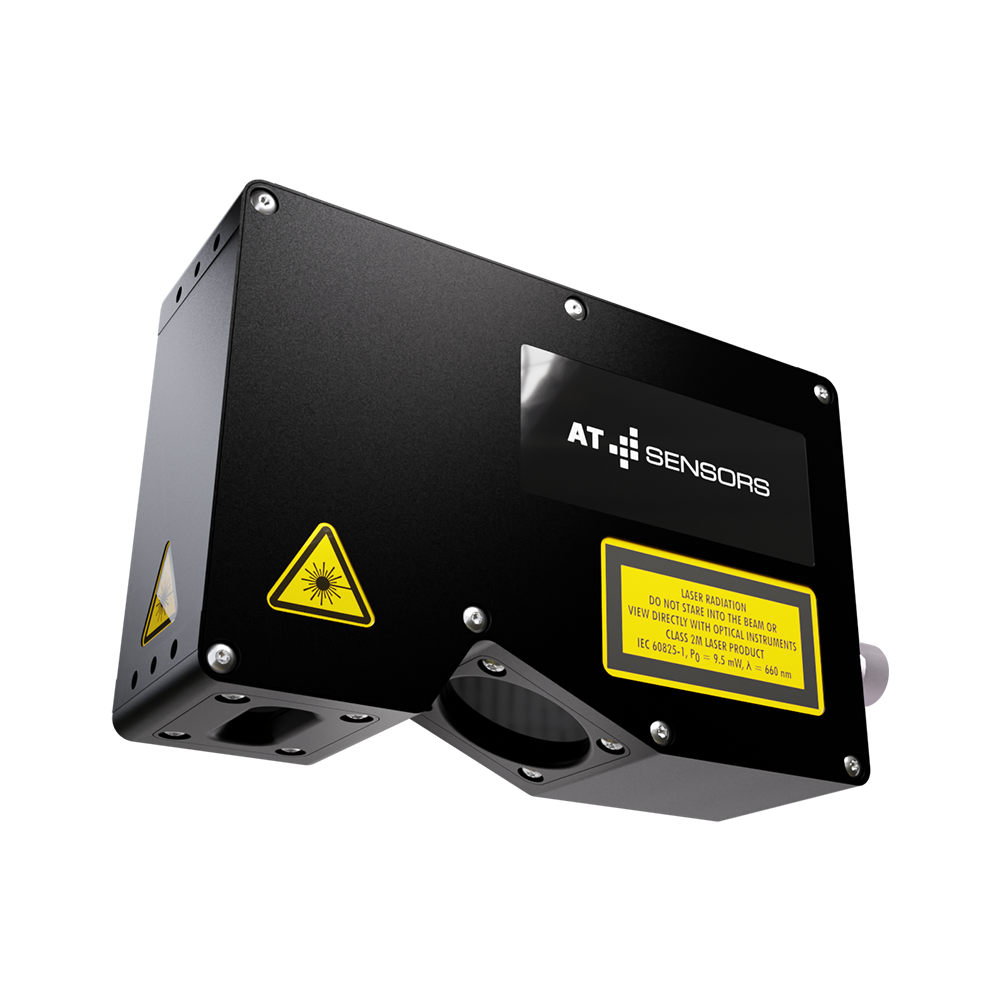

CS-Serie High-Performance 3D-Laserprofilsensor für anspruchsvolle Inline-Messungen

Werkseitig kalibrierte 3D-Laserprofilsensoren
Große Auswahl an Modellen mit X-FOV 7 – 1290 mm
Vier verschiedene Sensorauflösungen verfügbar (1280, 2040, 3070, 4090)
Hohe industrielle Schutzklasse IP67
Verfügbar mit verschiedenen Laserkonfigurationen
Auflösung Z bis zu 0,1 µm

Um die Preise zu sehen oder Produkte zu kaufen, melden Sie sich bitte an oder registrieren Sie sich.

AT’s Allrounder unter den 3D-Laserprofilsensoren

Die CS-Laserprofilsensorserie setzt mit Auflösungen von bis zu 4.096 Pixel, Profilfrequenzen bis zu 200 kHz und Sichtfeldern von 7 bis 1300 mm neue Maßstäbe in der 3D-Lasertriangulationstechnologie. Diese robusten 3D-Laserprofilsensoren mit Schutzklasse IP67 und M12-Anschlüssen für eine zuverlässige Stromversorgung und Datenübertragung sind in verschiedenen Gehäusegrößen verfügbar. Die Integration ist unkompliziert und erfolgt über Standardschnittstellen wie beispielsweise Gigabit Ethernet oder GenICam. Somit bietet die CS-Serie bietet eine leistungsfähige, wartungsfreie Lösung für OEM-Kunden und Endanwender in anspruchsvollen industriellen Umgebungen.

CS Datenblatt

Anwendungsempfehlungen

Electronics & Semicon
eMobility & Battery
Automotive Metrology
Industrial Automation
Welding
Pharma
Wood & Lumber

Allgemeine technische Daten

High Dynamic Range Features:	Multiple Slope Mode
3D-Algorithmen:	MAX, TRSH, COG, FIR PEAK
3D-Scan Features:	Automatic Region Tracking, Automatic Region Search, Multiple Regions, AutoStart

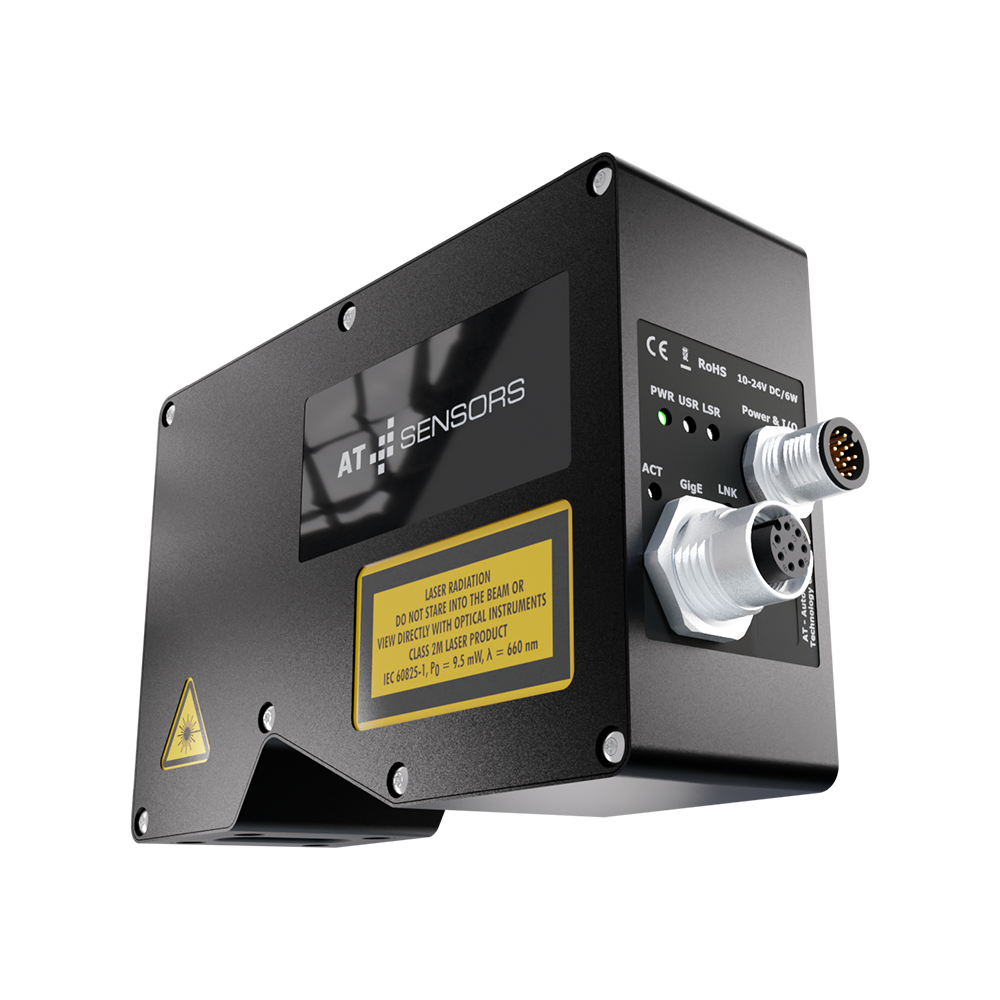

Anschlüsse	17 pin, M12 Power I/O 8pin, M12 Ethernet
Datenschnittstelle	Gigabit Ethernet (1Gbit/s)
Standards	GigE Vision mit GenICam
Temperatur	Betrieb 0°C to +40°C Lagerung -20°C to +80°C
Schutzart	IP67

Elektrische Spezifikationen

Leistungsaufnahme	max. 15 W
Spannungsversorgung Sensor	10-24 V DC (max. 27 V DC)
Spannungsversorgung Laser	10-24 V DC

I/O-Spezifikationen

Digitaler Input:	2 elektrisch isolierte Inputs, +5V to +24V DC
Digitaler Output:	2 elektrisch isolierte Outputs, +5 to +24V DC (max. 100 mA)
Encoder/Resolver Input:	A+, A-, B+, B-, Z+, Z-
	High-Speed Triple RS-422 Receiver
	Max. Eingangsspannung +5V DC (TTL level)

Sensoren im Vergleich

	C6-1280	C6-2040	C6-3070	C6-3070W	C6-4090
Sensortyp	CMOS
Shutter Typ	Global Shutter
Auflösung (H xV)	1280 x 1024 Pixel	2048 x 1088 Pixel	3072 x 1020 Pixel	3072 x 1020 Pixel	4096 x 3072 Pixel
Pixelgröße	6.6 µm x 6.6 µm	5.5 µm x 5.5 µm	6.6 µm x 6.6 µm	6.6 µm x 6.6 µm	5.5 µm x 5.5 µm
Sensorgröße	8,448 mm x 6,758 mm	11,264 mm x 5,984 mm	29,8 mm x 35,2 mm	29,8 mm x 35,2 mm	22,528 mm x 16,896 mm
Bildkreis	10,82 mm	12,75 mm	21,37 mm	21,37 mm	28,16 mm
Sensorformat	2/3″	2/3″	1,5″	1,5″	1,75″
Leistungsaufnahme	max. 15 W
ADC Auflösung	12 bit	10 bit	10 bit	10 bit	10 bit
Extended Dynamic Range	Bis zu 90 dB mit aktiviertem Multi Slope Mode
Scan3D-Extraktionsverfahren	MAX, TRSH, COG, FIR PEAK
High Dynamic Range Imaging	Multi Slope Mode
3D-Features	Multipeak, Multipart, Region Tracking/Search, Autostart

Typische Profilgeschwindigkeit in Abhängigkeit von der Anzahl der Sensorzeilen (Hz)

Rows	C6-1280 (Width 1280)	C6-1280 (Width 688)	C6-2040	C6-3070	3070W1	3070W2	C6-3070W (WARP3)	C6-3070W (WARP4)	C6-4090
Min	162454	174081	29412	66489	66,225	81,833	88967	94517	20352
12	64332	102156	22727	47846	66,225	81,833	88967	94517	17221
24	37768	63336	12987	30656	56,433	81,833	88967	94517	11783
48	20685	35986	7092	17838	34,199	61,425	88967	94517	7221
96	10860	19309	3704	9714	19,127	35,971	64267	72150	4070
192	5570	10021	1894	5083	10,166	19,669	36927	42052	2173
384	2821	5108	958	2602	5,248	10,317	19952	22925	1125
768	1420	2579	482	1317	2,667	5,288	10395	12004	572
Full	1067	1939	341	994	2,016	4,007	7908	9145	145

Häufige Fragen zu der CS-Serie

Wie viel kostet ein CS 3D-Sensor?

The CS series of 3D sensors offer a wide range of models for different applications and industries starting at a price of $11220.

Ansehen & Anfragen

Wo finde ich das Datenblatt zu einem Produkt?

Die Datenblätter unserer Produkte sind im Produktfinder in der tabellarischen Produktübersicht über die jeweilige Artikelnummer verlinkt.

Product Finder

Wo finde ich die neueste Firmware-Version für meine 3D-Sensoren?

Die aktuelle Firmware ist im AT SolutionPackage enthalten, das Sie im Download-Bereich unserer Website finden.

Downloads

Welche Hardwareanforderungen sind für den Betrieb der 3D-Sensoren erforderlich?

Für den Betrieb der Geräte ist eine Netzwerkkarte erforderlich, die mindestens Gigabit Ethernet unterstützt. Für jede angeschlossene Kamera wird ein separater Netzwerkport empfohlen. Die Anforderungen an CPU und Grafikkarte sind abhängig von der jeweiligen Anwendung und werden daher durch die eingesetzte Bildverarbeitungssoftware definiert.

Was ist bei der elektrischen Installation von 3D-Sensoren zu beachten?

Die elektrische Installation unterscheidet sich je nach Kameratyp, Kompaktsensor und modularen Kompaktsensoren. Um Schäden am Gerät zu vermeiden, müssen die jeweils modellspezifischen Hinweise beachtet werden. Wir empfehlen die Verwendung unseres IO-Panels.

Produkt Dokumentation

Was ist bei der Verwendung eines Encoders zu beachten?

Die Profilaufzeichnung kann über ein externes Encodersignal synchronisiert werden. Der Encoder muss TTL-Pegel liefern und darf keine Signalspannungen über 5 V DC ausgeben, da höhere Spannungen das Gerät beschädigen können.

Die maximale Anzahl an Zeilen reicht nicht aus, um das gesamte Objekt abzubilden. Was kann ich tun, um den Frame zu erweitern?

Anstatt den Frame zu vergrößern, können Sie die Aufnahme ohne Datenverlust auf mehrere Frames aufteilen. Mit dem Trigger FrameBurstStart lassen sich mehrere Frames mit einem einzigen Startsignal auslösen.

Produkt Dokumentation

Können die 3D-Sensoren direkt mit einer SPS kommunizieren?

Die C6-Serie verfügt über zwei digitale Eingänge und zwei digitale Ausgänge, die direkt mit einer SPS verbunden werden können.

Sind die 3D-Sensoren von AT „smarte 3D-Sensoren“?

Der Begriff „Smart Sensor“ bezeichnet in der Regel Sensoren, bei denen die Auswertung der Messdaten direkt im Gerät erfolgt und lediglich die Ergebnisse über Kommunikationsschnittstellen (z. B. Ethernet, Profinet, Modbus oder MQTT) ausgegeben werden.
Die 3D-Sensoren von AT hingegen übertragen die Profildaten über die GigE-Vision-Schnittstelle an einen PC, auf dem die Daten weiterverarbeitet werden. AT-3D-Sensoren sind hochauflösende und hochperformante Profilsensoren. Das dabei entstehende Datenvolumen übersteigt in der Regel die Leistungsfähigkeit der in Kameras integrierten CPUs.

Wie lange gilt die Garantie für die 3D-Sensoren?

Alle Produkte der Serien CS, MCS und XCS verfügen über eine Garantie von 2 Jahren. Für Produkte der ECS-Serie gilt eine Garantie von 1 Jahr.

Wie finde ich heraus, welcher 3D-Sensor für meine Anwendung der richtige ist?

Mit über 25 Jahren Erfahrung als Komponentenhersteller im Bereich der 3D-Bildverarbeitung verfügen wir über umfassendes Know-how in der Anwendung von 3D-Lasertriangulationssensoren. Auf dieser Basis beraten wir Sie gezielt und fundiert bei der Auswahl des optimalen Sensors für Ihre Anwendung.
Gerne können Sie sich jederzeit direkt an unser Vertriebsteam wenden: [email protected].

Product Finder

Gibt es eine Quick-Start-Anleitung für Ihre Produkte?

Eine Übersicht unserer Quick-Start-Anleitungen finden Sie auf unserer Website.

Quick Start Guides

Unterstützen AT-Geräte PoE (Power over Ethernet)?

Nein. Unsere Geräte unterstützen kein PoE und können beschädigt werden, wenn sie an PoE angeschlossen werden.
