MCS-SerieModularer 3D-Laserprofilsensor für flexible Systemintegration

Modulares Sensorkonzept für individuelle Lösungen
Flexibel an Kundenanforderungen anpassbar
Erhältlich als Standard- und Hochleistungslaser 3D-Laserprofilsensor
Keine Extrakosten
Keine langen Lieferzeiten
Keine Mindestbestellmengen

Finden Sie das richtige Modell

Modularer 3D-Kompaktsensor (MCS Standard)

C6-Serie – Modularer Kompaktsensor (seitlich)

Der modulare 3D-Kompaktsensor (MCS) von AT Sensors die 3D-Bildverarbeitung durch seine einzigartige Modularität, Flexibilität und hohe Leistungsfähigkeit.

Dieses innovative System ermöglicht eine individuelle Konfiguration hinsichtlich Scanbreite, Messgenauigkeit, Geschwindigkeit, Triangulationswinkel und Arbeitsabstand, um den Anforderungen spezifischer Applikationen perfekt gerecht zu werden.

Mit einer beispiellosen Profilgeschwindigkeit bis zu 200 kHz und einer Auflösung von bis zu 4096 Punkten pro Profil setzt das MCS technologische standards. Es überwindet traditionelle Hürden wie hohe NRE-Kosten und lange Entwicklungszeiten, indem es die Zuverlässigkeit eines Serienprodukts mit der Flexibilität einer maßgeschneiderten Lösung verbindet – ohne zusätzliche Kosten oder Mindestbestellmengen.

MCS Datenblatt

Anwendungsempfehlung

Electronics & Semicon
eMobility & Battery
Automobilindustrie
Metrology
Industrial Automation
Transport
Eisen & Stahl
Pharma
Sortierung &Recycling

MCS High Power Laser

Der MCS High Power Laser
liefert stabile, hochpräzise 3D-Scans – selbst bei direkter Sonneneinstrahlung, auf glühend heißen Metalloberflächen oder über große Arbeitsabstände hinweg.

Mit einer Scanbreite von bis zu 2,8 m, einer 17-fachen Laserleistung und einem modularen Aufbau ist es die ideale Lösung für anspruchsvolle industrielle Applikationen der Straßenoberflächenmessung bis hin zur Stahlindustrie.

Wie alle Modelle der MCS-Serie lässt es sich flexibel konfigurieren und genau auf Ihre Anwendung zuschneiden.

MCS Datenblatt

Vorteile

Höhere Laserleistung (10x mehr Ausgangsleistung im Vergleich zum Standardmodell)
Schnellere Scanraten unter schwierigen Umgebungsbedingungen wie starker Umgebungshelligkeit
Für Anwendungen, bei denen hohe Geschwindigkeiten oder ein großer Arbeitsabstand erforderlich sind

Anwendungsempfehlung

Straßenoberflächen-Scanning
Prüfung von kalten oder rotglühenden Stahlteilen
Scanning von Bahninfrastruktur

	MCS-Standard	MCS High Power Laser
Laser Wavelength	405, 660 nm	450, 760, 808 nm
Laserleistung	bis zu 200 mW	bis zu 2500 mW
Laser Class	2M, 3R, 3B	3B

Allgemeine Technische Daten

High Dynamic Range Features	Multiple Slope Mode
3D-Algorithmen	MAX, TRSH, COG, FIR PEAK
3D-Scan Features	Automatic Region Tracking, Automatic Region Search, Multiple Regions, AutoStart

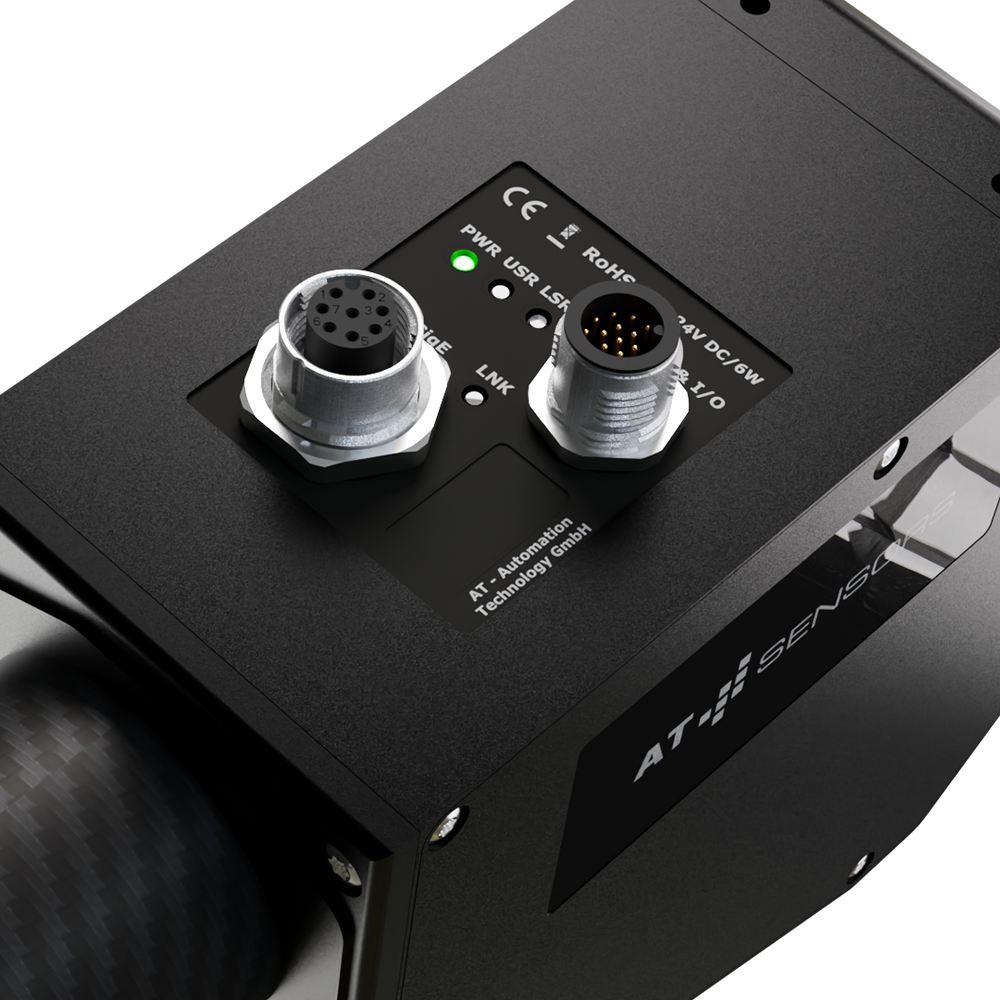

Anschlüsse	17-polig, M12-Strom I/O 8-polig, M12-Ethernet
Datenschnittstelle	Gigabit-Ethernet (1 Gbit/s)
Standards	GigE Vision mit GenICam
Temperatur	Betrieb: 0 °C bis +40 °C Lagerung: -20 °C bis +80 °C
Schutzart	IP67

Technische Daten

Leistungsaufnahme	max. 15 W
Stromversorgungssensor	10–24 V DC (max. 27 V DC)
Stromversorgung Laser	10–24 V DC

I/O-Spezifikationen

Digitaler Input:	2 elektrisch isolierte Inputs, +5V to +24V DC
Digitaler Output:	2 elektrisch isolierte Outputs, +5 to +24V DC (max. 100 mA)
Encoder/Resolver Input:	A+, A-, B+, B-, Z+, Z-
	High-Speed Triple RS-422 Receiver
	Max. Eingangsspannung +5 V DC (TTL level)

Sensoren im Vergleich

	C6-1280	C6-2040	C6-3070	C6-3070W	C6-4090
Sensortyp	CMOS
Shutter	Global shutter
Auflösung (H x V)	1280 × 1024 Pixel	2048 × 1088 Pixel	3072 × 1020 Pixel	3072 × 1020 Pixel	4096 × 3072 Pixel
Pixelgröße	6,6 µm × 6,6 µm	5,5 µm × 5,5 µm	6,6 µm × 6,6 µm	6,6 µm × 6,6 µm	5,5 µm × 5,5 µm
Sensorgröße	8.448 mm × 6.758 mm	11.264 mm × 5.984 mm	20.275 mm × 6.632 mm	20.275 mm × 6.732 mm	22.528 mm × 16.896 mm
Bildkreis	10,82 mm	12,75 mm	21,37 mm	21,37 mm	28,16 mm
Sensorformat	2/3″	2/3″	1,5″	1,5″	1,75″
Leistungsaufnahme	max. 15 W
ADC Auflösung	12 Bit	10 Bit	10 Bit	10 Bit	10 Bit
Extended Dynamic Range	Bis zu 90 dB bei aktiviertem Multi-Slope-Modus
Scan3D-Extraktionsverfahren	MAX, TRSH, COG, FIR PEAK
High Dynamic Range Imaging	Mehrfach-Neigungsmodus
3D-Features	Mehrere Spitzenwerte, Multipart, Region Tracking, Autostart

Typical Profile Speed Depending on Number of Sensor Rows (Hz)

Rows	C6-1280 (Width 1280)	C6-1280 (Width 688)	C6-2040	C6-3070	3070W1	3070W2	C6-3070W (WARP3)	C6-3070W (WARP4)	C6-4090
Min	162454	174081	29412	66489	66,225	81,833	88967	94517	20352
12	64332	102156	22727	47846	66,225	81,833	88967	94517	17221
24	37768	63336	12987	30656	56,433	81,833	88967	94517	11783
48	20685	35986	7092	17838	34,199	61,425	88967	94517	7221
96	10860	19309	3704	9714	19,127	35,971	64267	72150	4070
192	5570	10021	1894	5083	10,166	19,669	36927	42052	2173
384	2821	5108	958	2602	5,248	10,317	19952	22925	1125
768	1420	2579	482	1317	2,667	5,288	10395	12004	572
Full	1067	1939	341	994	2,016	4,007	7908	9145	145

Häufig gestellte Fragen zur MCS-Serie

Wie viel kostet ein MCS 3D-Laserprofilsensor ?

Die Kosten hängen natürlich vom Umfang der individuellen Anpassung ab, aber unsere Sensoren sind bereits ab 11.220 $ erhältlich.

Ansehen & Anfragen

Wie konfiguriere ich mir meinen speziellen MCS?

Unser Vertriebsteam verfügt über einen speziellen Konfigurator für Ihre Anforderungen, mit dem wir das Produkt gemeinsam zusammenstellen und direkt das entsprechende Datenblatt für Sie erstellen können.

Support

Wo finde ich das Datenblatt zu einem Produkt?

Die Datenblätter zu unseren Produkten sind über die Artikelnummer in der tabellarischen Übersicht unserer Produkte im product finder verlinkt:

Product Finder

Wie viel kostet ein 3D-Laserprofilsensor ?

Die ECS-Serie bietet ein besonders gutes Preis-Leistungs-Verhältnis, wobei die Preise für die Sensoren bei 6600 Dollar beginnen.

Ansehen & Kaufen

Wo finde ich die neueste Firmware-Version für meine 3D-Sensoren?

Unser AT SolutionPackage finden Sie AT SolutionPackage Download-Bereich auf unserer Website:

Downloads

Welche Hardware-Anforderungen gelten für den Betrieb der 3D-Laserprofilsensoren?

Für den Betrieb der Geräte ist eine Netzwerkkarte erforderlich, die mindestens Gigabit-Ethernet unterstützt. Für jede angeschlossene Kamera wird ein separater Netzwerkanschluss empfohlen. Die Anforderungen an CPU und Grafikkarte hängen von der jeweiligen Anwendung ab und werden daher von der verwendeten Bildverarbeitungssoftware vorgegeben.

Was muss ich bei der elektrischen Installation von 3D-Laserprofilsensoren beachten?

Die elektrische Installation unterscheidet sich bei Kameras, Kompaktsensoren und modularen Kompaktsensoren. Es ist wichtig, die spezifischen Angaben zum jeweiligen Modell zu beachten, um Schäden am Gerät zu vermeiden. Wir empfehlen die Verwendung unseres panel.

Produktdokumentation

Was muss ich bei der Verwendung eines Encoders beachten?

Die Profilaufnahme kann durch ein externes Encoder-Signal synchronisiert werden. Der Encoder ist für TTL-Level spezifiziert und sollte keine Signalpegel über 5V DC haben, da höhere Spannungen das Gerät beschädigen können.

Die maximale Zeilenzahl reicht nicht aus, um das gesamte Objekt darzustellen. Wie kann ich den Rahmen vergrößern?

Anstatt den Frame zu verlängern, können Sie die Aufzeichnung ohne Datenverlust in mehrere Frames aufteilen. Mit dem FrameBurstStart-Trigger können Sie mehrere Frames mit einem einzigen Startsignal auslösen.

Produktdokumentation

Können die 3D-Laserprofilsensoren direkt mit einer SPS kommunizieren?

Die C6-Serie verfügt über zwei digitale Eingänge und zwei digitale Ausgänge, die an eine SPS angeschlossen werden können.

Sind die 3D-Laserprofilsensoren von AT „smarte 3D-Laserprofilsensoren“?

Der Begriff „intelligenter Sensor“ bezieht sich im Allgemeinen auf die Auswertung von Messdaten innerhalb des Geräts selbst. Diese Sensoren übertragen die Ergebnisse lediglich über ihre Kommunikationsschnittstellen (z. B. Ethernet, Profinet, Modbus oder MQTT). Die 3D-Sensoren von AT hingegen übertragen die Profildaten über die GigE-Vision-Schnittstelle an einen PC. Die Daten werden dann auf dem PC verarbeitet. AT-3D-Sensoren sind hochauflösende Hochgeschwindigkeits-Profilsensoren. Die von solchen Sensoren erzeugte Datenmenge übersteigt in der Regel die Leistungsfähigkeit der in Kameras integrierten CPUs.

Wie lange gilt die Garantie für die 3D-Sensoren?

Für alle Produkte der Serien CS, MCS und XCS gilt eine Garantie von 2 Jahren, für ECS-Produkte beträgt die Garantiezeit jedoch nur 1 Jahr.

Wie finde ich heraus, welcher 3D-Laserprofilsensor für meine Anwendung geeignet ist?

Dank unserer 25-jährigen Erfahrung als Komponentenhersteller im Bereich der 3D-Bildverarbeitung verfügen wir über umfassendes Know-how bei Applikationen 3D-Lasertriangulationssensoren. Daher können wir Sie optimal beraten, welcher Sensor für Ihre Anwendung am besten geeignet ist. Wenden Sie sich gerne vertrauensvoll an unser Vertriebsteam: [email protected].

Product Finder

Wie viel kostet ein MCS 3D-Laserprofilsensor ?

Die Kosten hängen natürlich vom Umfang der individuellen Anpassung ab, aber unsere Sensoren sind bereits ab 11.220 $ erhältlich.

Ansehen & Anfragen

Wie viel kostet ein CS 3D-Laserprofilsensor ?

Die 3D-Sensoren der CS-Serie bieten eine große Auswahl an Modellen für verschiedene Applikationen Branchen ab einem Preis von 11.220 $.

Ansehen & Anfragen

Wie viel kostet ein XCS 3D-Laserprofilsensor ?

Die 3D-Sensoren der XCS-Serie sind für anspruchsvolle Applikationen mit hohen Anforderungen an Präzision und Geschwindigkeit optimiert, die eine überdurchschnittliche Wiederholgenauigkeit Applikationen . Ihr Preis beginnt bei 17.050 $.

Ansehen & Anfragen

Wie viel kostet eine 3D-Kamera?

Die Triangulationskameras eignen sich ideal für Applikationen 3D-Laserprofilsensoren, bei denen maximale Flexibilität sowie der Einsatz kundenspezifischer Objektive und Linienprojektoren gefragt sind. Die Preise beginnen bei 7150$.

Kameravergleich

Wie konfiguriere ich mir meinen speziellen MCS?

Support

Gibt es eine Kurzanleitung für Ihre Produkte?

Eine Übersicht über unsere Quick Start Guides finden Sie quick start guides unserer Website.

Quick Start Guides

support AT-Geräte support ?

Nein, unsere Geräte support kein support und können beschädigt werden, wenn sie an eine PoE-Quelle angeschlossen werden.
