3D相機,實現最大靈活性
專為希望自行配置3D系統並選擇元件(如雷射器或鏡頭)的使用者設計。
-
相容於自訂元件
-
適用於客製化應用程式設計
-
最適合複雜的多感測器應用
-
透過整合式申普夫光路配置實現完美的3D成像
我們的3D相機結合了極致速度與高精度解析度

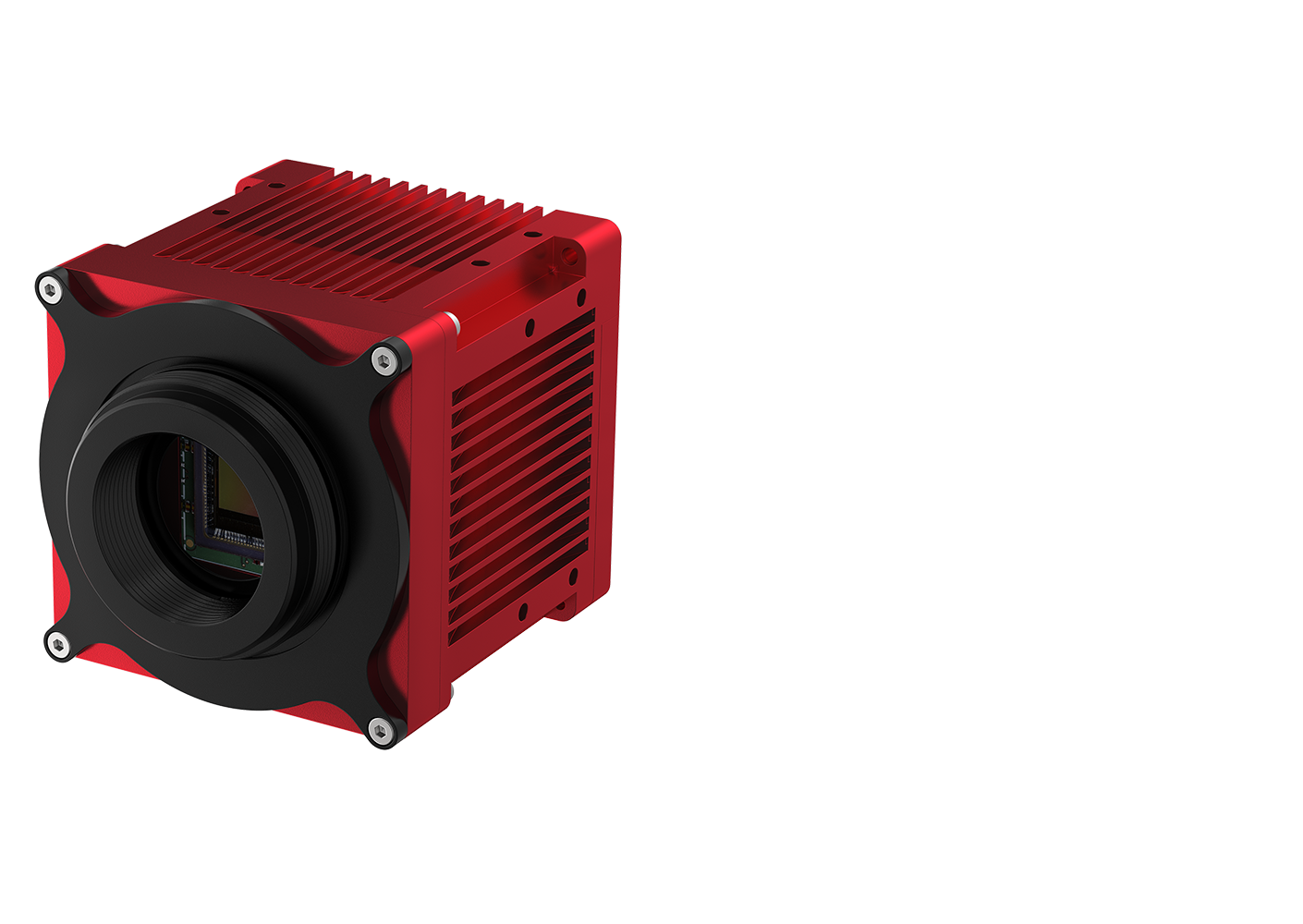

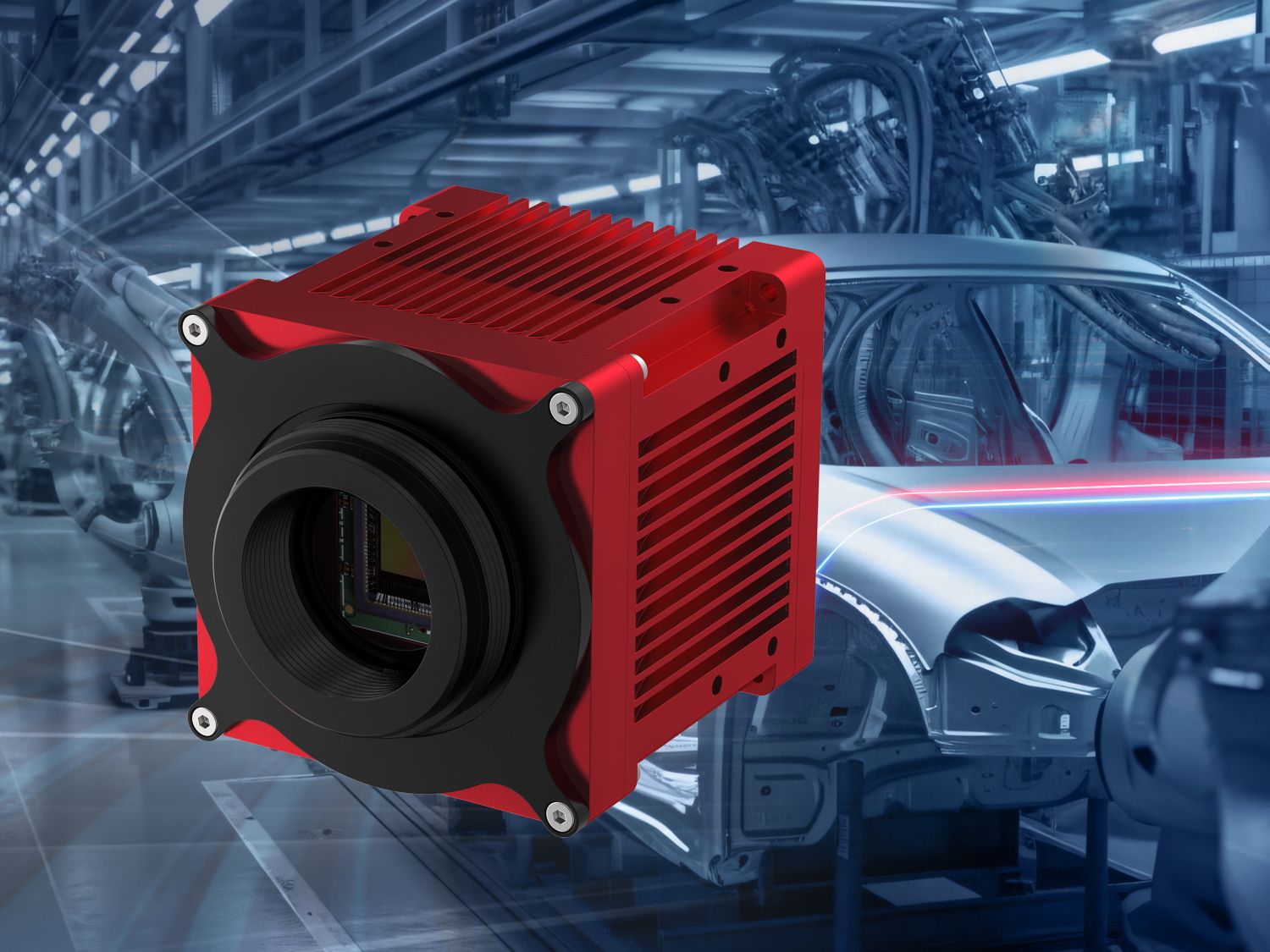

CA相機系列專為嚴苛的工業應用提供快速精準的3D影像擷取。兩款型號均具備卓越性能與簡易系統整合能力,最高解析度達3072像素,並配備從1G至超高速5G的乙太網路介面。
C6-CA系列提供高解析度3D成像功能,而C7-CA系列則具備最高速度與直接雷射連接能力,適用於進階多感測器配置。
C6 3070

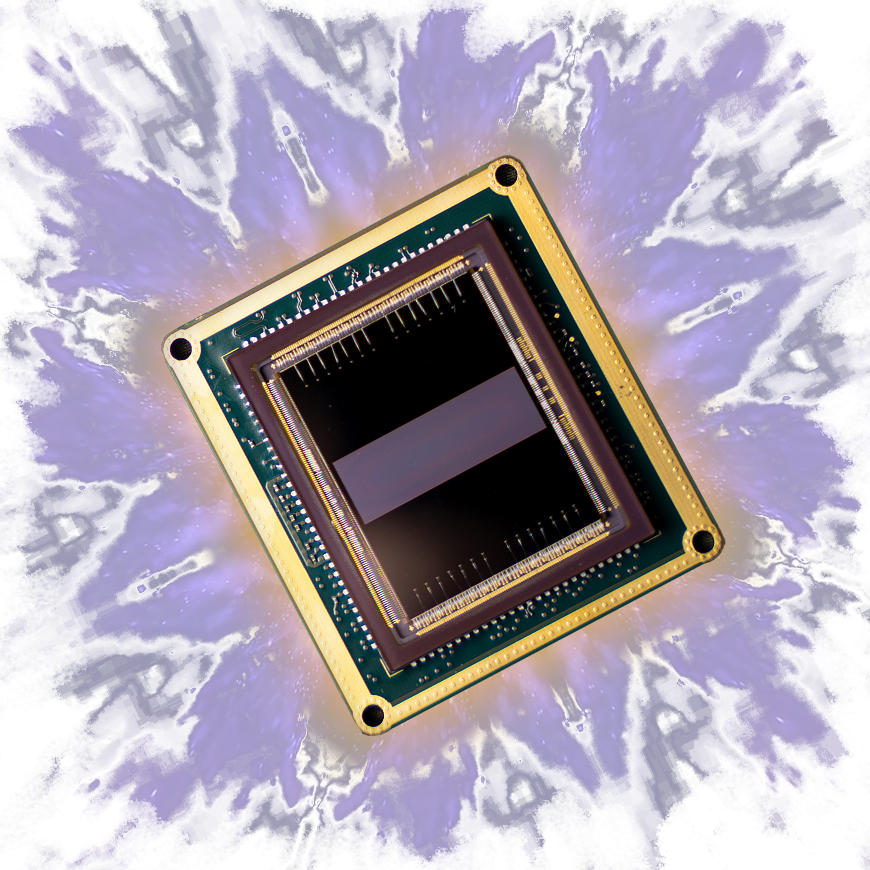

最佳的3D感測器晶片
曲速
銀河速度
AT公司研發的先進快速輪廓測量技術(WARP)實現了迄今為止前所未有的輪廓測量速度,最高可達200千赫茲。
感測器上處理
專注於相關數據傳輸
憑藉自主研發的感測器晶片與革命性的晶片上處理技術,在3D掃描過程中僅傳輸必要數據。這項新技術使AT的測量速度提升至原先的十倍。

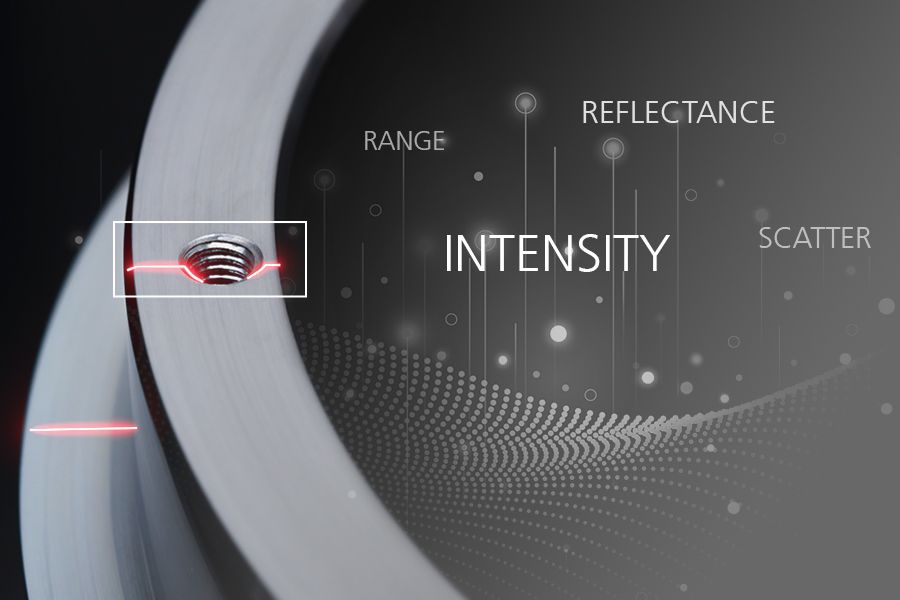

多部分
多組數據集的同時輸出
借助MultiPart技術,無論像素格式或演算法為何,皆可同時輸出多達十組不同數據集。除高度數據外,客戶還能獲取反射率或散射等附加數據,這些數據結合現有簡易點雲等資源,便能實現測試物件的逼真視覺呈現。

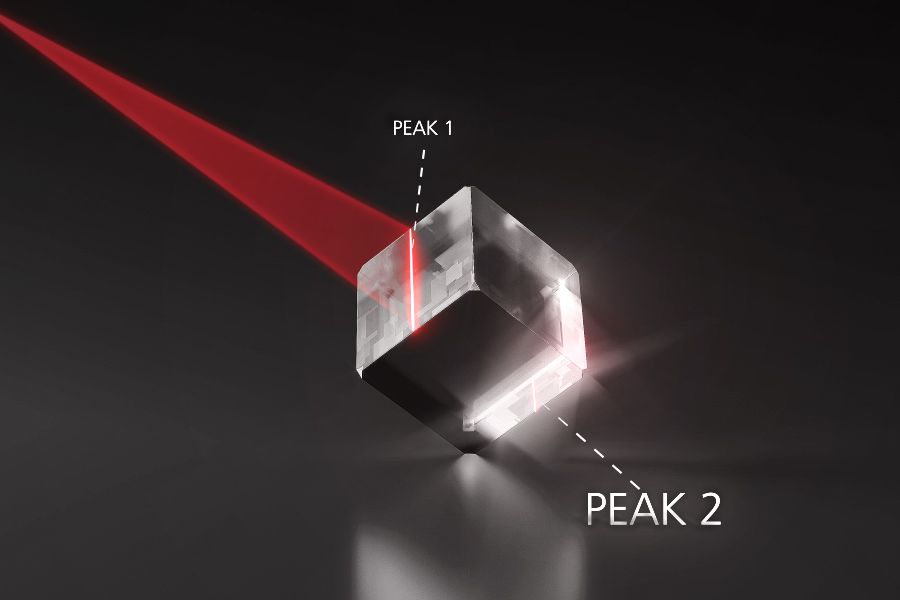

多峰
反射材料的無干擾掃描
多峰技術使我們得以運用雷射三角測量法,獲取無失真的三維輪廓數據掃描。此技術能掃描金屬、塑膠或玻璃等高反射性材料,且不受反射干擾影響。當測試表面產生多重雷射反射時,多峰功能可協助區分各反射源,並獨立輸出多達四組峰值數據輪廓。

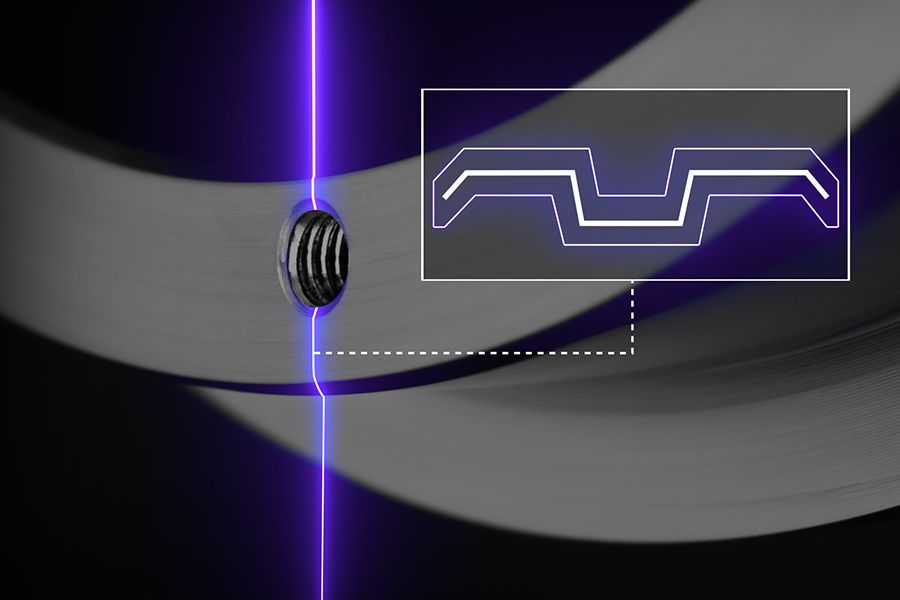

區域搜尋與區域追蹤
安全檢測與分類的雷射光線
透過AT感測器專門開發的區域搜尋與區域追蹤功能,不僅能精準定位與判定雷射光線,更能實現動態追蹤與評估——這僅是本系列感測器眾多功能的其中一例。此技術不僅大幅提升掃描速度,同時能充分運用整個掃描高度範圍。

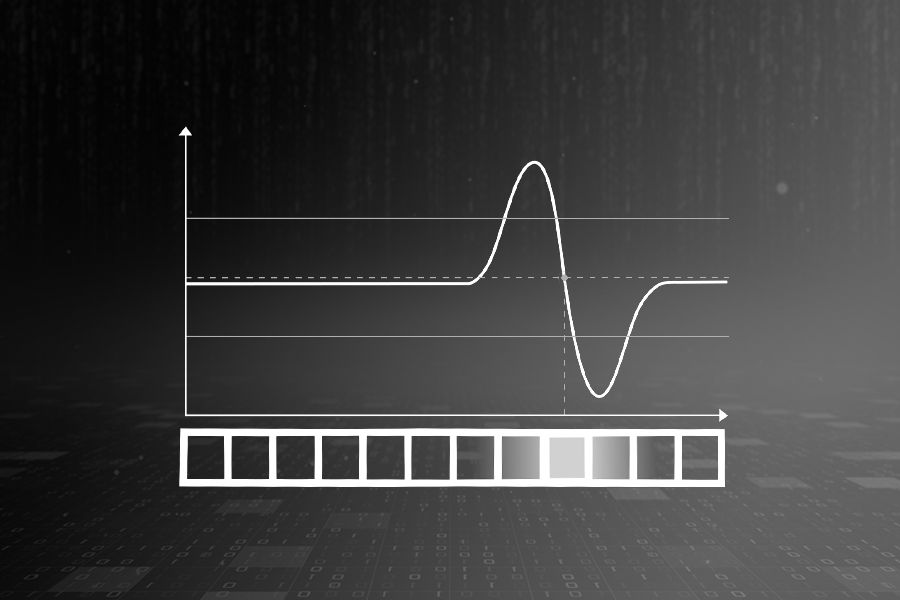

智能演算法
雷射線輪廓的可靠定義
AT已開發出數種智能演算法,可輸出測量物體的3D高度輪廓。這些演算法在3D掃描過程中確定雷射線的位置,從而實現對3D輪廓的精確捕捉。
技術規格
-
相機數據
高動態範圍功能: 多重斜率模式 3D演算法: 最大值、觸發、中心點、尖峰 3D掃描功能: 自動區域追蹤、自動區域搜尋、多重區域、自動啟動 連結 17 針腳,M12 電源輸入/輸出
8 針腳,M12 乙太網路資料介面 千兆乙太網路(1Gbit/s) 標準 GigE Vision 搭配 GenICam 溫度 操作溫度範圍:0°C 至 +40°C
儲存溫度範圍:-20°C 至 +80°C防護等級 IP67 感測器規格
功耗 最大 15 瓦 電源供應器感測器 10-24 V 直流電 (最大 27 V 直流電) 輸入/輸出規格
數位輸入: 2組電氣隔離輸入,+5V 至 +24V 直流電壓 數位輸出: 2組電氣隔離輸出,+5至+24V直流電(最大100毫安) 類比輸出: 0V 至 +5V 直流電壓 編碼器/解析器輸入: A+、A-、B+、B-、Z+、Z- 高速三通道RS-422接收器 最大輸入電壓 +5V 直流電 (TTL 電平) 鏡頭介面
無施密特角的相機 M42x1(提供C接環與F接環轉接器) 具備整合式謝普夫角的相機 C接環 / TFL接環 -
模型比較
C6-1280 C6-2040 C6-3070 C6-3070W C6-4090 感測器類型 CMOS 快門類型 全局快門 決議案(H xV) 1280 x 1024 像素 2048 x 1088 像素 3072 x 1020 像素 3072 x 1020 像素 4096 x 3072 像素 像素尺寸 6.6 微米 × 6.6 微米 5.5 微米 × 5.5 微米 6.6 微米 × 6.6 微米 6.6 微米 × 6.6 微米 5.5 微米 × 5.5 微米 感測器尺寸 8,448 公釐 × 6,758 公釐 11,264 公釐 × 5,984 公釐 20,275 公釐 × 6,732 公釐 20,275 公釐 × 6,732 公釐 22,528 公釐 × 16,896 公釐 成像圈 10.82 公釐 12.75 公釐 21.37 公釐 21.37 公釐 28.16 公釐 感測器格式 2/3英吋 2/3英吋 1,5″ 1,5″ 1,75″ 功耗 最大 15 瓦 ADC解析度 12位元 10位元 10位元 10位元 10位元 擴展動態範圍 啟用多斜率模式時,最大可達90分貝 掃描3D提取流程 最大值、觸發、中心點、尖峰 高動態範圍成像 多重斜率模式 3D特徵 多重峰值、多段式、區域追蹤/搜尋、自動啟動 典型輪廓速度依感測器列數而定(Hz)*
行 1280 2040 4090 688 輪廓寬度 1280 輪廓寬度 4 172744 121130 43478 24875 8 128388 84034 29412 20352 16 84826 52113 18182 14925 32 50533 29615 10204 9733 64 27942 15893 5435 5740 128 14752 8249 2809 3153 256 7588 4204 1429 1658 512 3849 2123 720 851 1024 1939 1067 362 431 全畫幅 1939 1067 341 145 *內部參數。實際可用配置檔速度可能受限於 1 Gbit/s 介面。
典型輪廓速度依感測器列數而定(Hz)*
行 3070 3070W Warp1 3070W Warp2 3070W Warp3 3070W Warp4 6 66489 66225 81833 88967 94517 12 47846 66225 81833 88967 94517 24 30656 56433 81833 88967 94517 48 17838 34199 61425 88967 94517 96 9714 19127 35971 64267 72150 192 5083 10166 19669 36927 42052 384 2602 5248 10317 19952 22925 768 1317 2667 5288 10395 12004 全畫幅 994 2016 4007 7908 9145 *內部參數。實際可用配置檔速度可能受限於 1 Gbit/s 介面。
常見問題
3D感測器的價格是多少?
成本自然取決於應用場景與客製化程度,但我們的感測器起價為6,500美元。
如何設定我的特定MCS?
我們的銷售團隊備有專屬配置工具,可根據您的規格要求進行設定,我們將共同完成配置並為您生成對應的技術規格書。
保固期是多久?
24個月
需要支援時,我該聯絡誰?
您可透過我們的產品支援頁面,取得最新文件與軟體工具。此外,您亦可直接透過電話或電子郵件聯繫我們的支援團隊。
如何將感測器整合到我的應用程式中?
為此,我們向客戶提供AT解決方案套件,其中包含適用於所有常見影像處理系統的軟體開發套件(SDK)及整合範例。
感測器隨附哪些軟體?
我們的AT解決方案套件包含cxExplorer、cxShow3D等工具,以及cxSDK和應用解決方案,例如我們的cxMetrologyExplorer工具。
我該如何知道哪種感測器適合我的應用?
憑藉在3D影像處理領域25年的元件製造專業經驗,我們對3D雷射三角測量感測器應用具備全面知識。因此,我們能為您提供最佳建議,協助選擇最適合您應用的感測器。歡迎隨時聯繫我們的銷售團隊:[email protected]。
