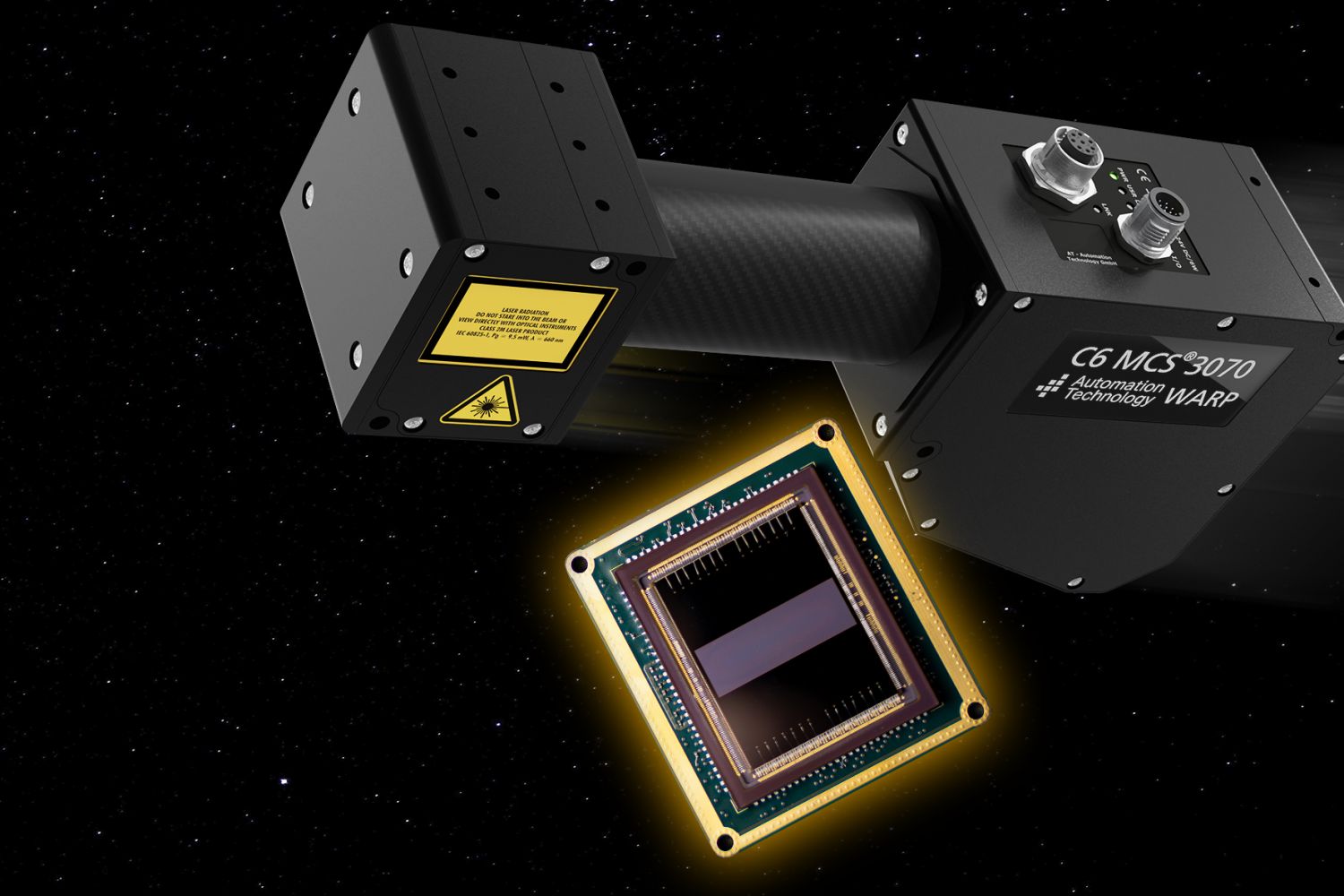

Schnell, schneller, am schnellsten: AT – Automation Technology kürzlich einen eigenen Sensorchip entwickelt, der die AT-3D-Sensoren hinsichtlich ihrer Kombination aus Auflösung und Geschwindigkeit zu den schnellsten der Welt macht. Der Grund für die extrem schnellen 3D-Scans ist die On-Chip-Verarbeitung des CMOS-Chips: Dieser erkennt die Laserlinie und komprimiert sie mithilfe intelligenter Algorithmen verlustfrei, sodass nur relevante Daten übertragen werden. Dadurch erreicht der C6 3070-Sensor eine unübertroffene 3D-Profil-Pixelrate von bis zu 128 Megapixeln, was 128 Millionen 3D-Punkten pro Sekunde entspricht.
Der besondere Vorteil für die Kunden liegt in der Profilgeschwindigkeit bis zu 204 kHz. Die sogenannte WARP-Geschwindigkeit ermöglicht bis zu zehnmal höhere Messgeschwindigkeiten und damit zehnmal schnellere 3D-Scans als bei herkömmlichen Sensoren, was der modularen Kompaktsensor-Serie (MCS) des norddeutschen Technologieunternehmens völlig neue Möglichkeiten eröffnet. Die MCS basiert auf einem modularen System mit verschiedenen Sensor-, Laser- und Verbindungsmodulen und lässt sich dank der flexiblen Konfiguration von Triangulationswinkel und Arbeitsabstand individuell zusammenstellen, wodurch eine für die Anwendung optimierte Scanbreite, Messgenauigkeit und Messgeschwindigkeit erreicht wird.
So wurde beispielsweise der Sensor C6 3070 MCS speziell für Applikationen die Vermessung von Straßenbelägen entwickelt. Dank seines modularen Aufbaus verfügt der Sensor über ein großes Sichtfeld, wodurch die gesamte Straßenbreite erfasst werden kann. Darüber hinaus ist der Sensor dank seines hohen Dynamikbereichs in der Lage, den Straßenbelag bei unterschiedlichen Geschwindigkeiten zu erfassen, sodass weder Bewegungsunschärfe noch unterschiedliche Straßenbelagsarten ein Problem darstellen. Der neue C6 3070 MCS-Sensor überzeugt zudem durch eine beeindruckend hohe Auflösung von 3.072 Profilpunkten. Die AT sensors arbeiten AT sensors alle im Master-Slave-Modus, was einen synchronisierten und gleichzeitigen Betrieb mehrerer Sensoren ermöglicht. Und mit Hilfe der kostenlos mitgelieferten SoftwareMetrologyPackagelassen sich mehrere Sensoren in nur wenigen Minuten aufeinander kalibrieren.
Die On-Chip-Verarbeitung von AT bietet daher folgende Vorteile:
- Das weltweit schnellste 3D-Profilierverfahren
- Intelligente Datenkomprimierung direkt auf dem Sensorchip
- Bis zu zehnmal schnellere 3D-Scans
